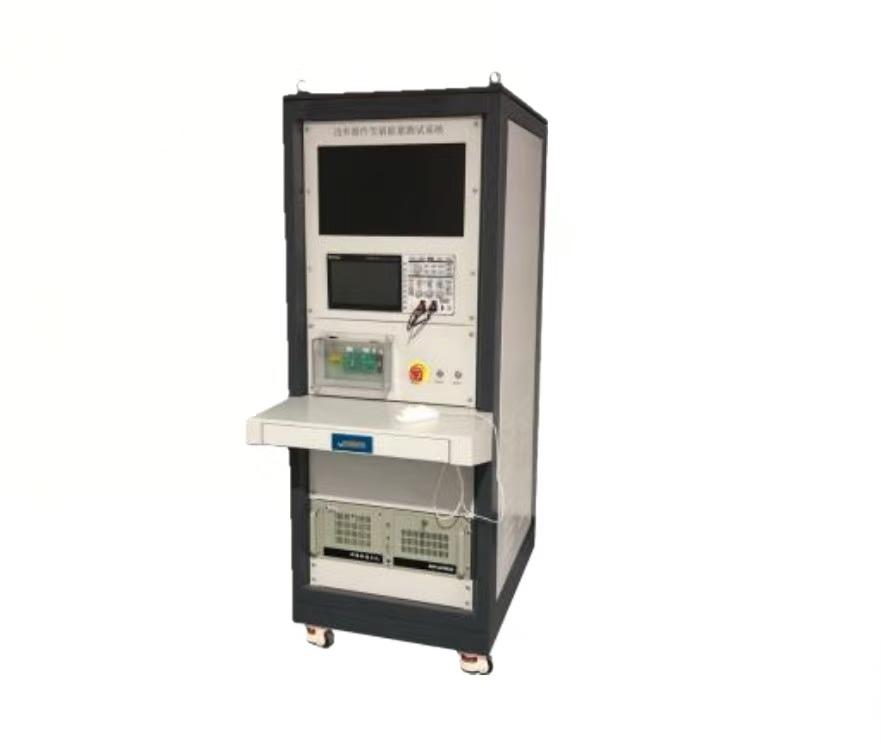

BW-UIS-3500
雪崩耐量測試系統
一、概述
雪崩能量測試，是測試二極管、MOS 、IGBT 雪崩能量參數的測試設備，主要對 于那些在應用過程中功率器件兩端產生的較大電壓尖峰應用，就要考慮器件的雪崩能 量，電壓的尖峰所集中的能量主要由電感和電流所決定，因此對于反激的應用，電路 關斷時會產生較大的電壓尖峰。通常的情況下，功率器件都會降額，從而留有足夠的 電壓余量。但是，一些電源在輸出短路時，初級中會產生較大的電流，加上初級電感， 器件就會有雪崩損壞的可能，因此在這樣的應用條件下，就要考慮器件的雪崩能量。 另外，由于一些電機的負載是感性負載，而啟動和堵轉過程中會產生極的沖擊電流， 因此也要考慮器件的雪崩能量。
該設備主要配置有：
泰克示波器
程控直流電源
程控可調電感
柔性電流傳感器高壓電壓傳感器
雪崩電壓保護控制
IGBT 開關器件、及保護電路
計算機軟件控制系統雪崩電壓采集系統
雪崩電流采集系統
測試夾具、測試標準適配器等(可擴展)
BW-UIS-3500雪崩耐量測試系統本產品主要特點：
●采用示波器實時采集測試波形，波形具有直觀性，可保存、分析、對比真實的反應了器件特性。
●通過高精度、高帶寬的柔性電流探頭、高壓探頭直接采集被測器件的雪崩 電壓和雪崩電流，測試數據、測試結果真實準確。
●選擇任意電感值，采用程控切換方式，測試過程自動快速。覆蓋 1000 個電感參數。鼠標選擇，無需其他操作。
●設備具有二極管測試和 MOS 測試兩種工作模式。點擊鼠標切換，無需其他 操作
●整體采用帶有定位功能的輪式機柜集成測試，具有簡潔的人機交互界面 和良好的保護措施，操作簡單，移動方便等特點。
●測試波形具有實時顯示和保存功能，測試的結果數據可轉化 excel 進行保 存處理。
●根據現場使用需要采用觸摸屏操作方式
●設備原理設計參考的標準：MIL-STD-750F-4064
二、使用要求
● 進線電壓： 單相 AC220V±10%
● 功率消耗； 小于 1.5KW
● 戶內使用
● 使用環境溫度：5℃--40℃,
● 使用環境濕度：25%TH - 80%TH
● 大氣壓力：標準大氣壓
三、設備測試參數指標
技術指標：
> 浪涌電流（IFSM/ITSM）調節范圍：0.30～3.60kA
> 分辨率0.01kA，精度±3%±0.01kA
> 電流波形：正弦半波，底寬10ms
> 測試頻率：單次
> 反向電壓（VRRM）調節范圍：0.20～2.00kV，分辨率0.01kV，精度±5％
> 反向電壓測試頻率：50Hz；
> 反漏電流（IRRM）測試范圍；1.0～100.0mA，分辨率0.1mA，精度±5％±0.1mA
● 電源電壓 VDD ：10-200V 任意值選擇 ,分辨率 1V,誤差 3%
● 雪崩電壓 V(BR)DUT ：300-7000V 實測值范圍
● 雪崩能量 EAS：單脈沖能量最小值，實測范圍 0.01-10J ，計算值,
● 雪崩電流 IAS ：1.0-200A 實測值。分辨率 1V,誤差 3%
● 電感 L ： 0.1-100mH 任選電感值，測試過程自動執行，誤差 5%
● 雪崩電壓波形：近似方波
● 雪崩時間 tAV：10uS-2000uS
● 測試頻率：單次
● 測試模式：二極管/MOSFET,兩種模式可選擇切換。
● MOS 模式測試柵極電壓可設定：負壓：-10-0V,正壓：5-25V.
● 測試夾具：可獨立定制
四、計算機功能介紹
計算機控制系統是該設備的中心控制單元。計算機采用的是工業控制機，抗電磁干擾能力強，排風量大等特點。該套系統包括計算機、高速數據采集卡、數字電路隔離、高速脈沖隔離、模擬隔離、電壓采樣、電流采樣。
1. 高速數據采集卡主要功能控制機械運行，電容充放電和主要功率器件觸發
2. 數字隔離板：計算機輸出信號經過光耦隔離后在進行放大用來驅動電磁閥和繼電
器來完成自動控制。
3. 高速脈沖隔離：計算機輸出信號經過高速光耦隔離后在放大用來驅動功率型器件
的觸發來完成測試。
4. 模擬隔離：計算機輸出信號經過模擬隔離集成塊來控制電源電壓和保護電壓幅值。
5. 電壓采樣：將元件雪崩后兩端電壓采樣送到示波器
6. 電流采樣：將元件雪崩后流過的電流送到示波器
7. 示波器采集實時測試波形，工控機讀取示波器波形數據。輸出表格數據
詳細產品資料請登錄陜西博微電通科技有限責任公司
