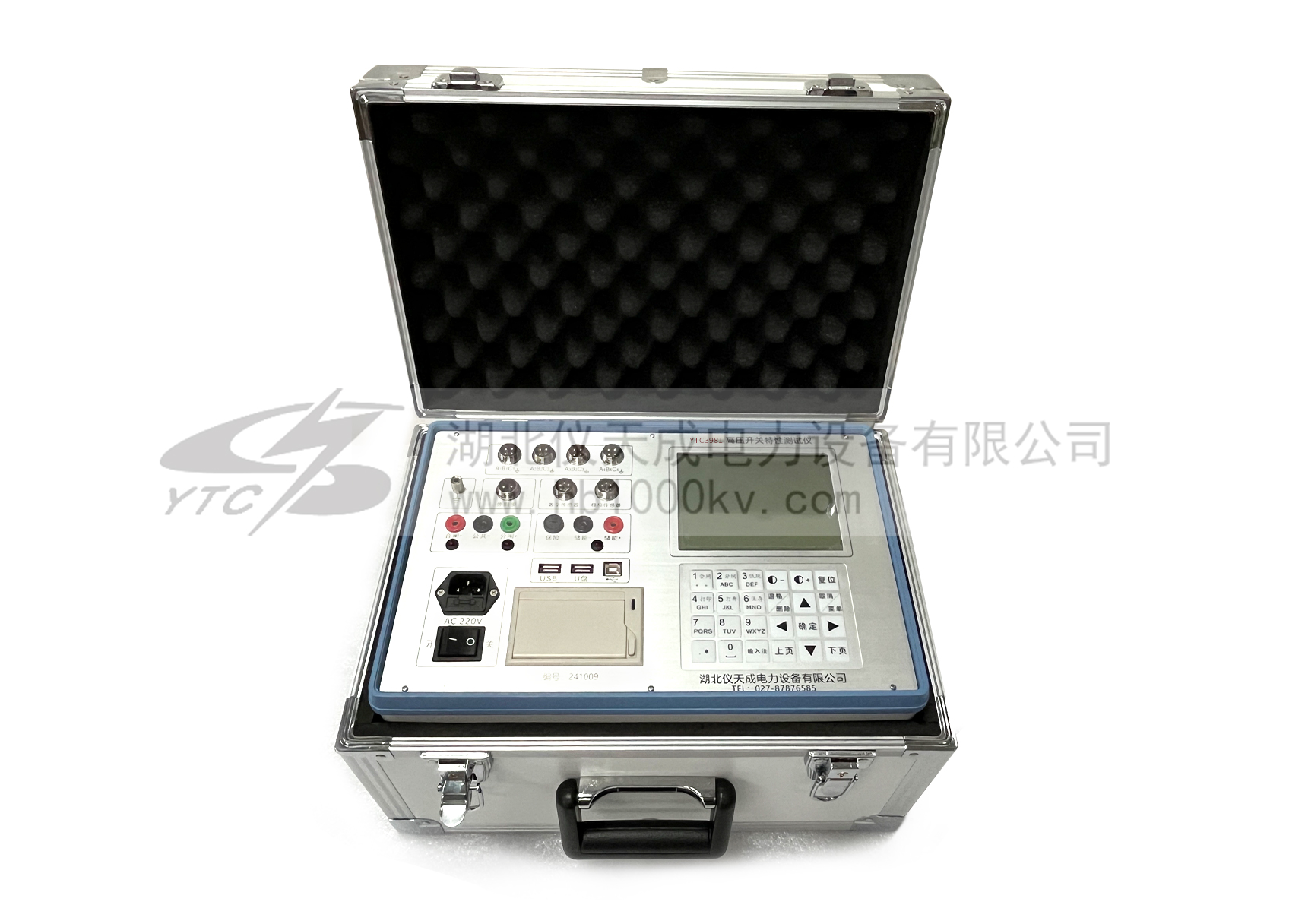

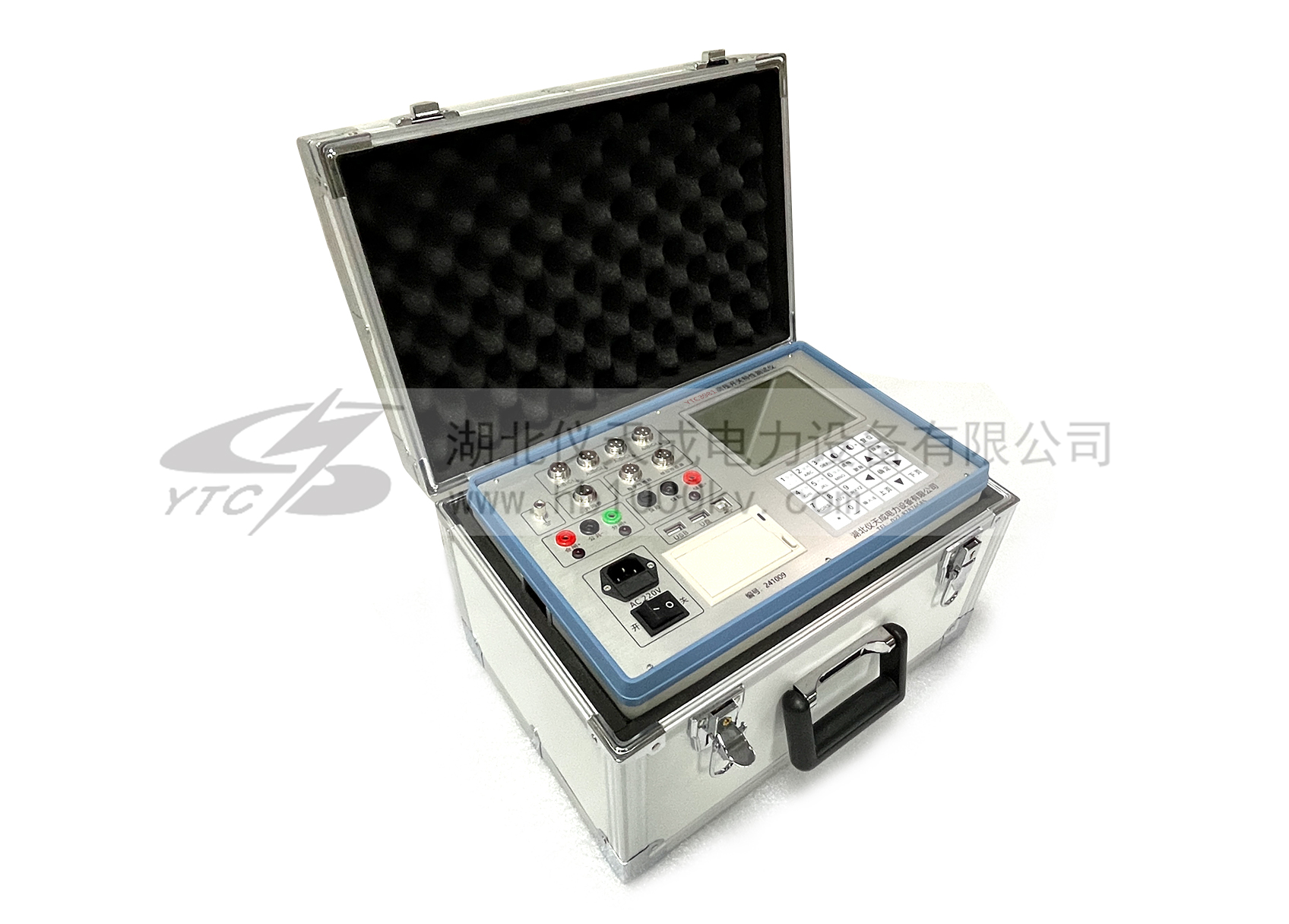

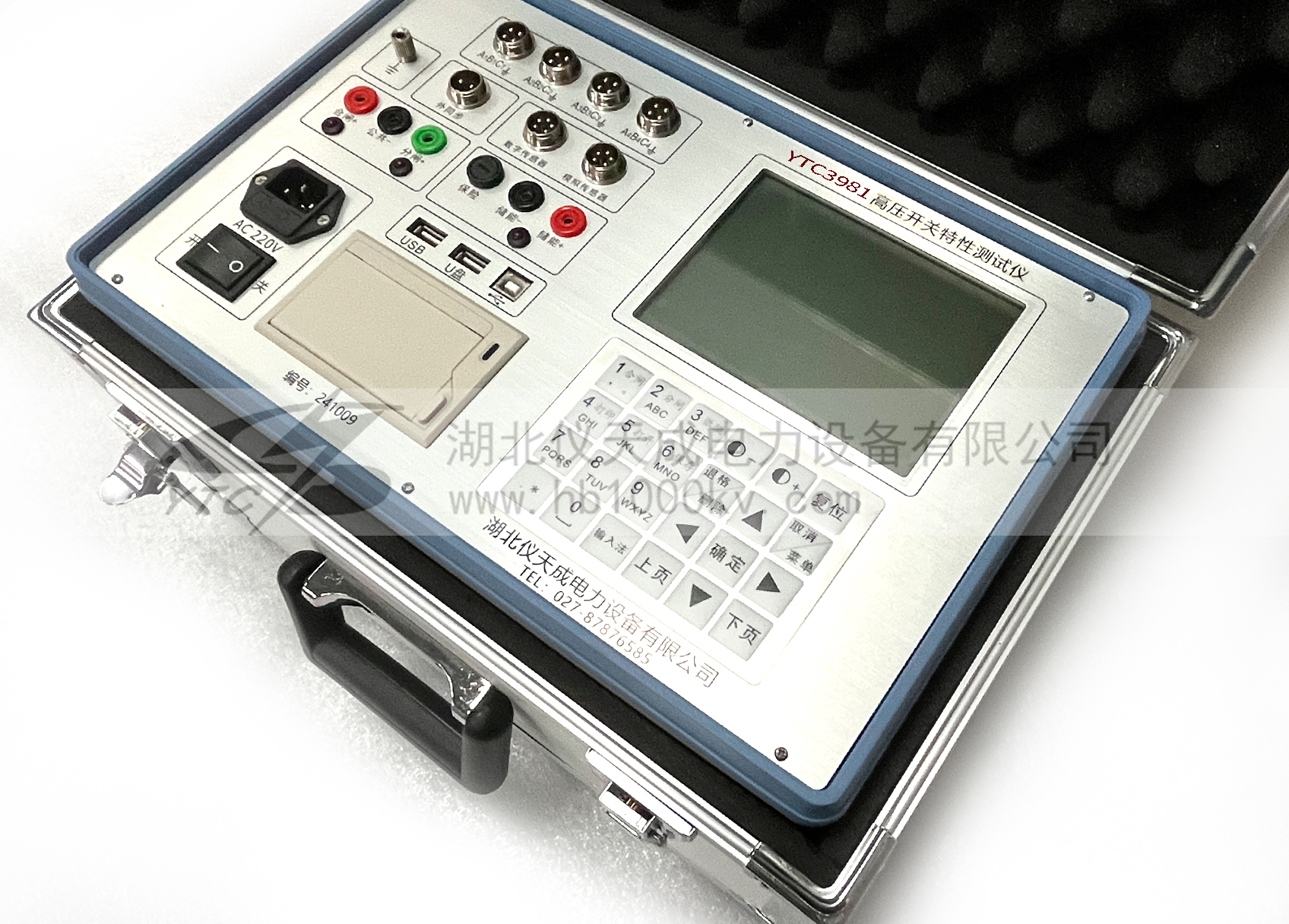

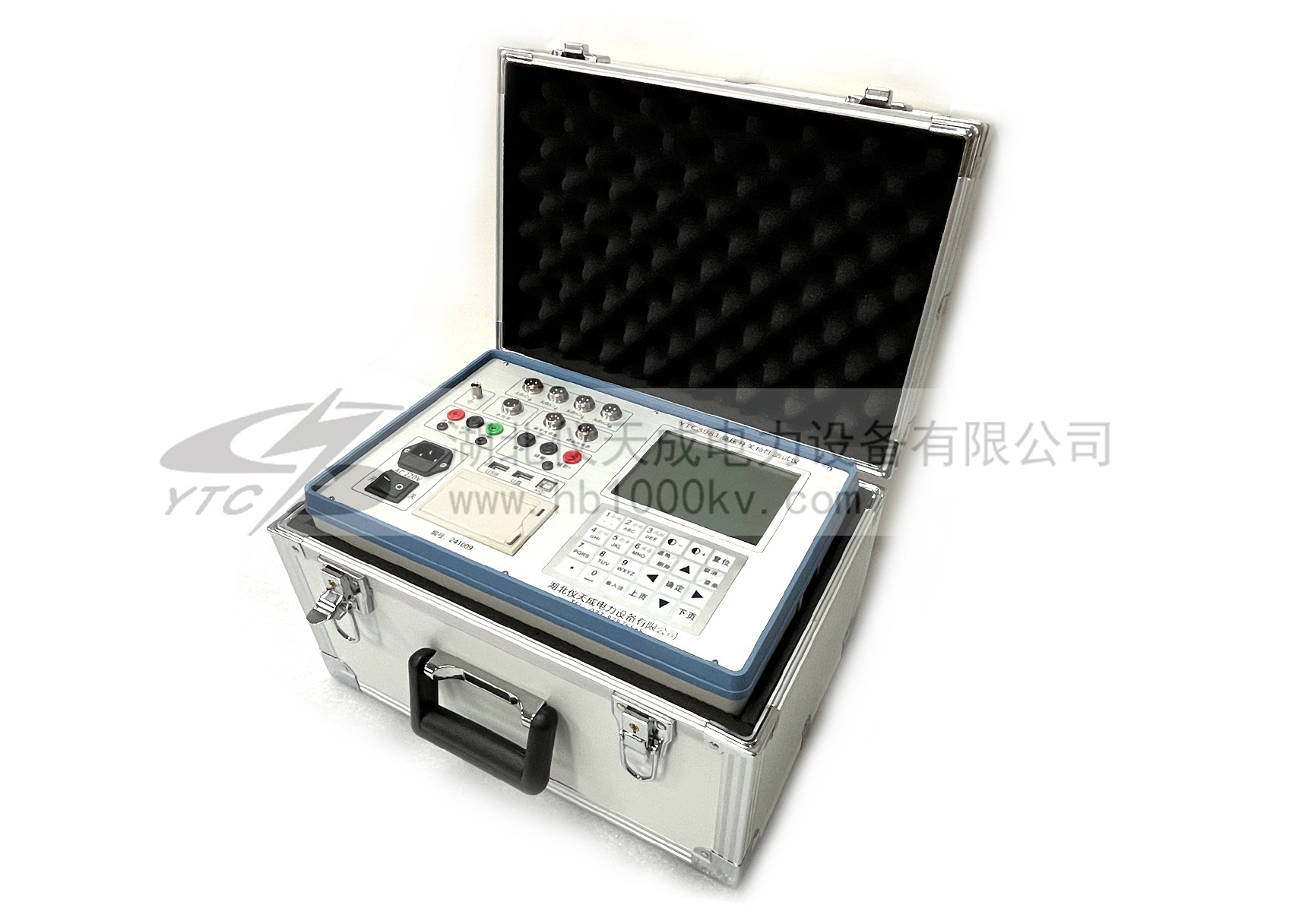

YTC3981高壓開關動特性測試儀

YTC3981高壓開關動特性測試儀抗干擾能力強、內置大功率斷路分合閘電源、可掉電保存多組試驗數據和波形、獨特的速度自定義分析功能、能測速傳感器、專業技術，體積小巧。
- 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗
- 較強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，準確測量

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

　專業技術，成熟品質。該高壓開關動特性分析儀抗干擾能力強、內置大功率斷路分合閘電源、可掉電保存多組試驗數據和波形、獨特的速度自定義分析功能、能測速傳感器、專業技術，體積小巧。YTC3981高壓開關動特性試儀安裝簡單，使用方便。

儀器特點：

1.機內主機為工控機，主頻600MHz。
2.時間 12個斷口的固有分、合閘時間，同相、相間同期。
3.彈跳彈跳時間，彈跳次數，彈跳過程，彈跳波形。
4.速度剛分、剛合速度，最大速度，速度波形。
5.行程超行程，過沖行程。
6.電流分、合閘線圈的分、合閘電流值、波形圖。
7.重合閘任意整定重合閘間隔時間值、金屬短接時間、無電流間隔時間。
8.動作電壓機內提供DC10～265V/20A(短時工作)數字可調斷路器動作電源，任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

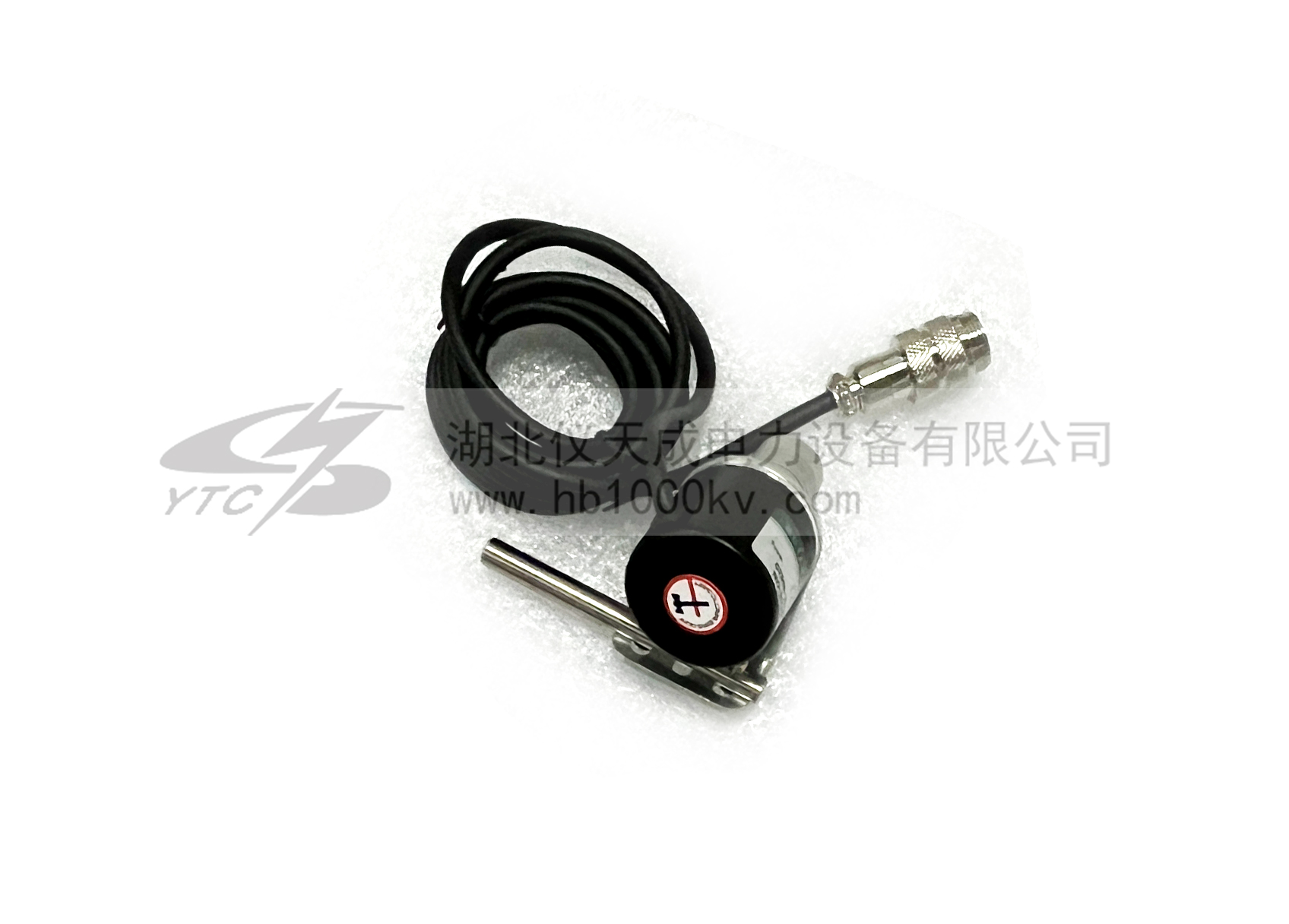

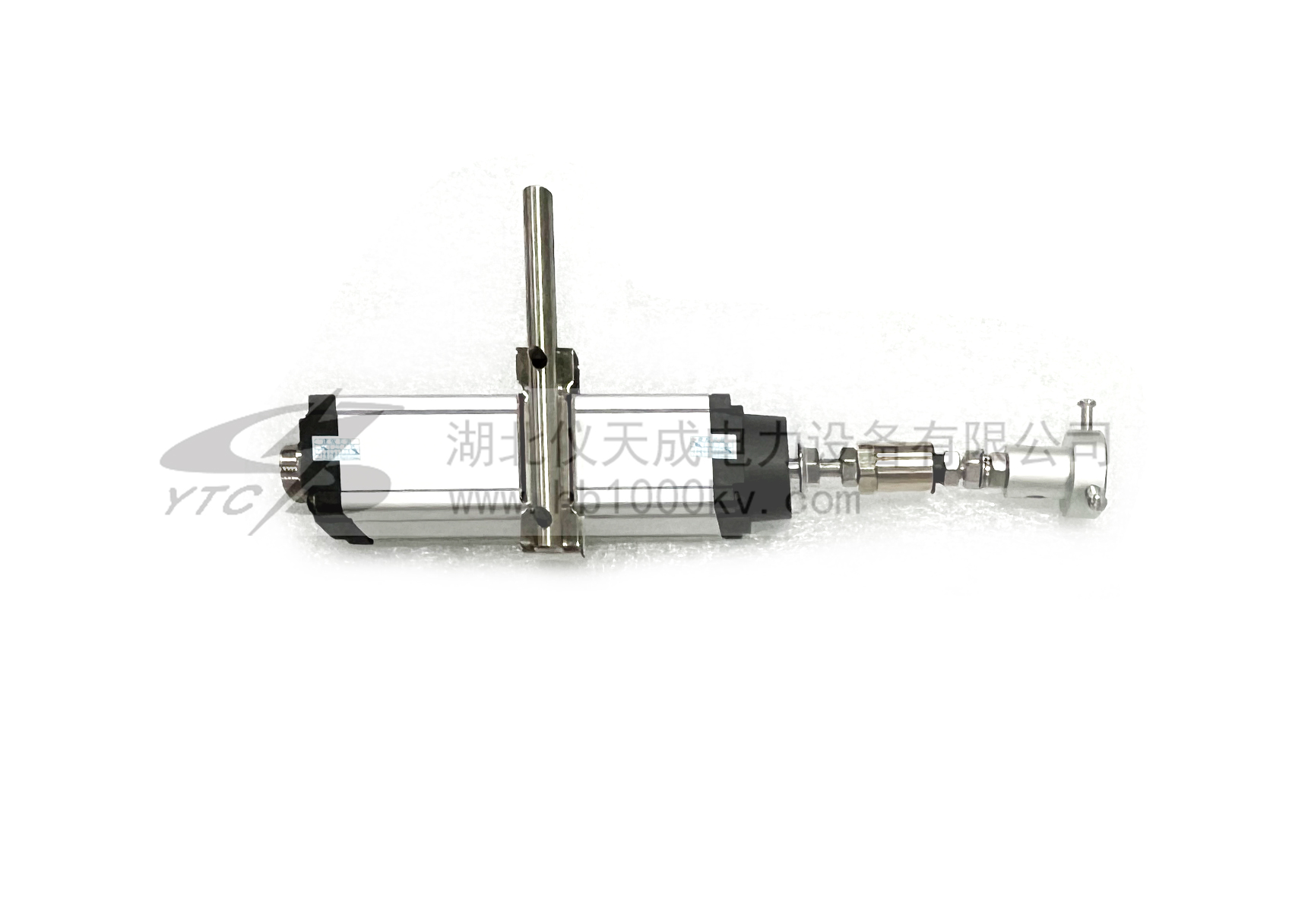

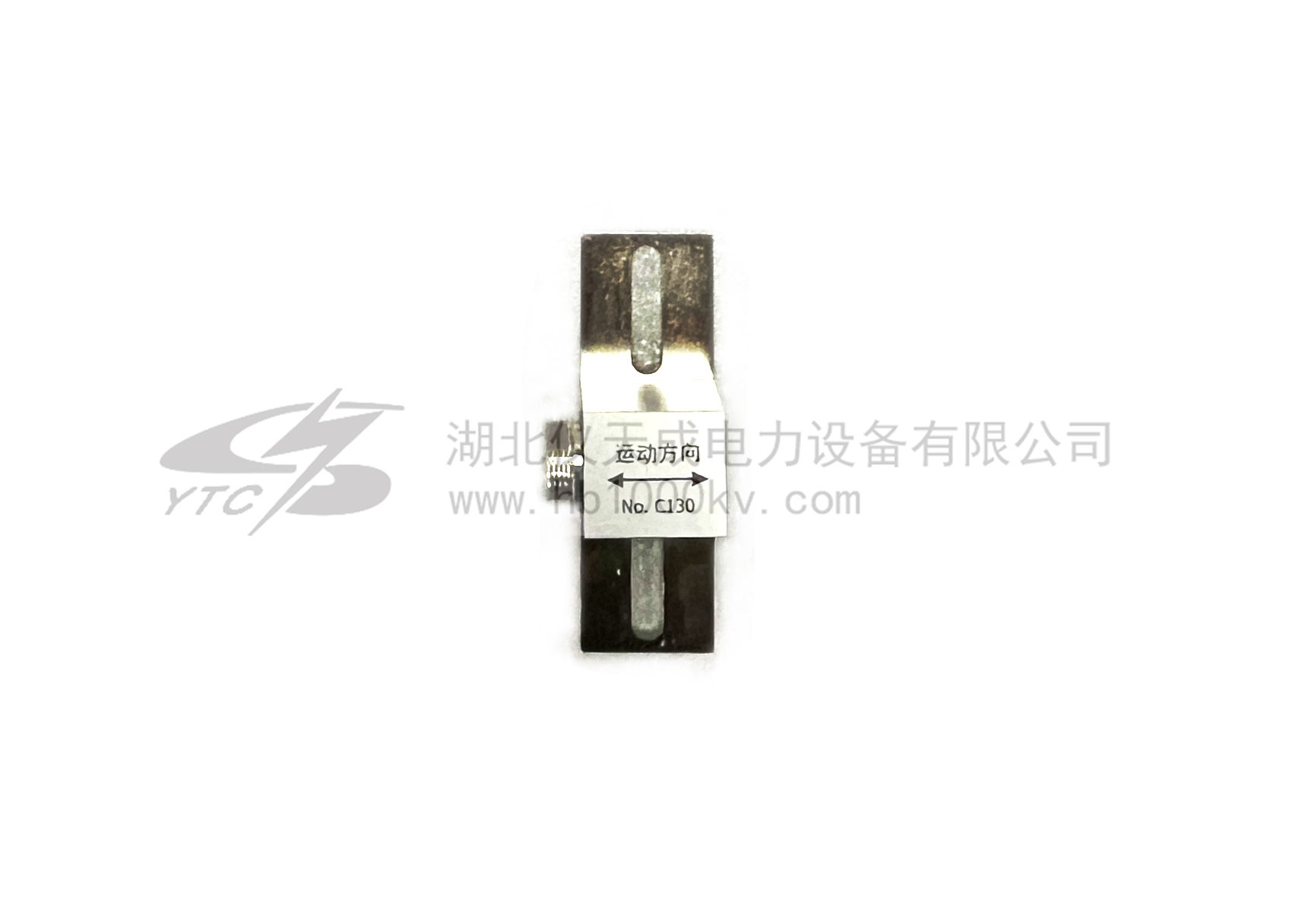

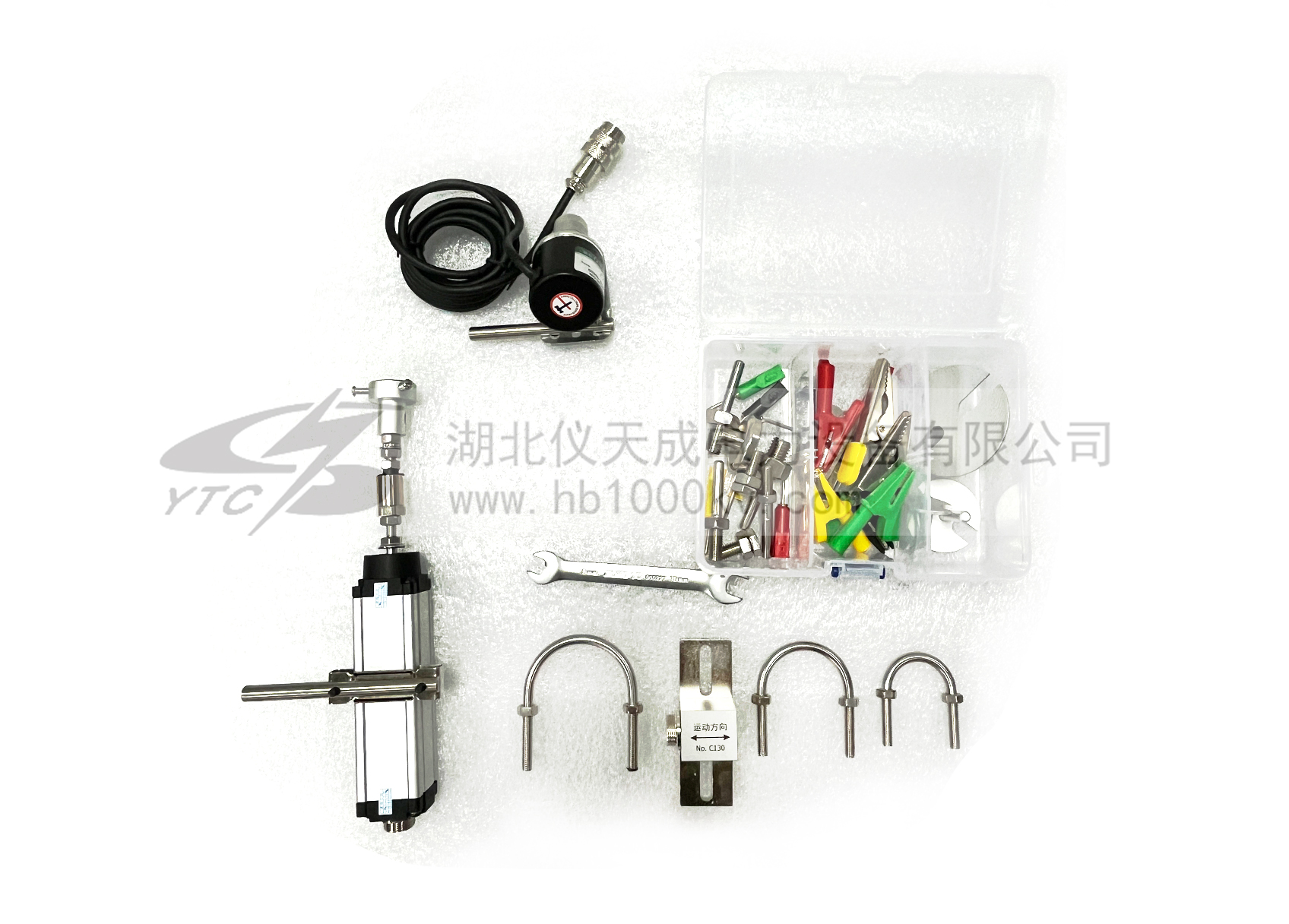

9.萬能通用式測速傳感器安裝極為方便，簡捷。
10.適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
11.開關動作一次，得到所有數據及圖譜。
12.主機可存儲一萬組以上現試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
13.配備U盤接口，可直接把數據保存到U盤。
14.主機大屏幕、寬溫帶、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
15.中文菜單操作，使用方便。
16.全中文內置打印機打印所有數據及圖譜。
17.剛分、剛合速度相應地編制了分析軟件，根據需要，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

產品別稱：斷路器測試儀、高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、高壓開關動特性測試儀、開關特性測試儀、開關機械特性測試儀。　

技術參數 TECHNICAL PARAMETERS

輸入電源	220V±10% 50Hz±10%
大氣氣壓	86～106kPa
溫度	-10～40℃
濕度	≤80%RH
時間	16000.0ms 分辨率: 0.1ms 精度：0.1%±0.1ms
速度	20.00m/s 分辨率: 0.01m/s 精度：1%
行程	800mm 分辨率： 0.1mm 精度：0.5%±0.1mm
電流	20A 分辨率： 0.01A
內部電源	DC10-265V/20A
儀器體積、重量	360mm(L)×230mm(W)×200mm(H) 、10kg
